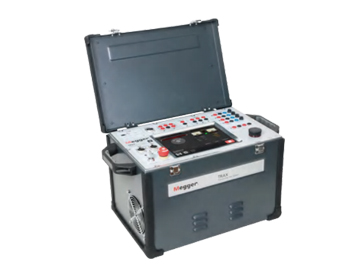

測試變壓器的完整解決方案
TRAX280 / TRAX220 / TRAX219
多功能智能綜合測試儀
TRAX 測試系統在變壓器測試和常規的變電站測試方面經過了優化，能夠提供不少于20種不同的測試功能，包括繞組電阻測試、變比測試、勵磁電流測試、短路阻抗測試、介損和電容測試、雜散損耗頻響、CT 和 VT 測試以及斷路器時間和行程分析。
系統能夠精確地發生并測量各種量程的電流和電壓。TRAX220 最大的交流電流輸出為200A，TRAX280可擴展至800A。使用一個選配的電流放大器后，這兩種儀器都可輸出2000A的電流。用戶可以選擇手動控制儀器或使用內置的TRAX應用來輔助測試。
每一種應用都帶有一種特定的測試功能—例如，變比測試或直阻測試—會自動將 TRAX 僅與該測試相關的儀器，所有與這些測試無關的信息都不會出現在顯示界面上�；趹�(yīng)用的設計使得 TRAX 的操作變得非常容易，幾乎不需要培訓就可使用。
全新的 TRAX 所包含的其它重要功能包括最先進的變壓器直流電阻測試，高達100 A 的直流電流和高達 50 V 的輸出電壓；有載分接開關動態電阻測試；卓越的干擾抑制技術確保儀器能在高壓變電站內給出可靠的結果；5 – 500 Hz （介損測試為1 – 500 Hz）變頻輸出；介損智能溫度校正功能、自動電壓相關性探測等 Megger 專利技術。
為了最大限度地確保操作人員的安全，所有 TRAX 測試儀都帶有接地回路探測、雙重互鎖以及對感性負載快速放電的功能，還提供了選配的安全警示燈。
Megger 公司的 TRAX 系列多功能變壓器及變電站測試儀目前包含三種型號。
TRAX220，最大輸出電流為 200A；TRAX280，最大輸出電流為 800A，用戶界面為內置的彩色觸摸屏，用于顯示結果。TRAX219 與 TRAX220 功能相同，但是沒有觸摸屏，只能使用外部電腦控制。
特點和優勢
多功能變壓器/變電站測試儀
▉ 取代眾多功能單一的測試儀
▉ 省去了熟悉多種不同儀器的過程，易于上手
▉ 友好的用戶界面有助于減少培訓量，縮短測試所需的時間
▉ 設計便攜、緊湊，易于運輸
可針對不同的測試自由設置輸出電壓和電流，靈活性強
▉ 交流電流最大為 2000A（選配 TCX 200）
▉ 直流電流最大為 100A
▉ 交流電壓最大為 12 kV（選配 TDX 120）
▉ 直流電壓最大為 300V
先進的診斷測試技術
▉ 三相變壓器測試：
▶ 變比測試
▶ 直流電阻測試
▶ 分接開關連續性測試、計時測試以及動態電阻測試
▶ 勵磁電流測試
▶ 漏阻抗/短路阻抗測試
▶ 消磁
▶ 三相測試一次性接線（選配TSX 300）
▉ 電流互感器、電壓互感器測試
▉ 高壓介損測試（選配 TDX 120）
輕便緊湊
▉ TRAX220 主機僅重 26kg，運輸重量< 32kg
▉ 智能電纜技術能夠減輕電纜重量
適用場合
電力變壓器
▉ 變比和相位測試
▉ 繞組直流電阻測試
▶ 單相測試電流可達 100A
▶ 三相/六繞組可達16A
▉ 分接開關測試（單相或三相）
▶ 連續性測試
▶ 動態電流測試
▶ 動態電壓測試
▶ 動態電阻測試（申請專利中）
▉ 消磁（快速高效的消磁方法）
▉ 磁動勢平衡測試
▉ 勵磁電流測試
▉ 漏阻抗/短路阻抗測試
▉ 零序阻抗測試
▉ 雜散損耗頻響測試
▉ 帶智能溫度校正和電壓相關性檢測的介損測試
▉ 電容測試
電流互感器
▉ 變比、負載和極性測試
▉ 相位和幅值誤差測試
▉ 勵磁特性測試
▉ 繞組電阻測試
▉ 二次側負載測試
▉ 絕緣耐壓測試
電壓互感器
▉ 變比、負載和極性測試
▉ 相位和幅值誤差測試
▉ 二次側負載測試
▉ 絕緣耐壓測試
電阻測試
▉ 觸頭電阻測試
▉ 兩端接地測試
斷路器測試
▉ 主觸頭和電阻觸頭動作時間測試
▉ 行程測試
▉ 動作電壓測試
▉ 線圈電流測試
▉ 觸頭電阻測試
大電流測試
▉ 斷路器測試
▉ 常規大電流測試
繼保設備測試
▉ 一次側和二次側保護的單相測試（> I、< I、> V、< V、> f、< f）
交流絕緣測試
▉ 介損測試
▉ 電容測試
▉ 升壓介損測試
▉ 1 – 505 Hz 頻率范圍
