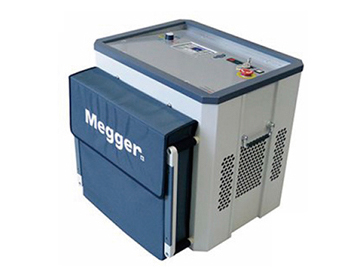

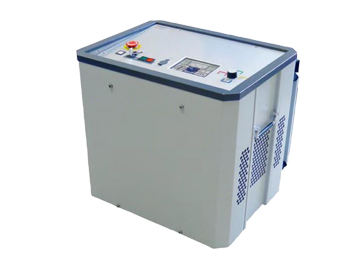

VLF Sinus 62 電纜介損測試系統

   適合35kV及以下配電電纜的絕緣老化狀態定量評價

   VLF Sinus 62 電纜介損測試系統，是一種結構緊湊、性能可靠、便攜的高性能中壓電纜測試和診斷系統。VLF 62 測試系統除了具有交流和直流耐壓試驗外，還可以進行外護套測試和外護套故障精確定點（與跨步電壓精確定點儀ESG NT結合使用）。此外，可選配置具備內置 Tan Delta 電纜介損測試配件，可以對電纜絕緣老化狀態進行評價。

   系統根據電纜長度自動調整測試頻率，可對中壓電纜進行耐壓試驗，最長測試距離可達25公里。

   戶外作業可單獨操作，也可用計算機控制。系統配備了直觀的顯示屏和大存儲器，自動儲存所有測試數據。
   通過 USB 端口記錄并拷貝數據，然后通過計算機軟件MeggerBook RE輕松導出和處理以生成報告。用戶可以立即或在稍后查看所有測試內容。

   安全可驗證的操作準則設計與簡單的視覺命令相結合，指導用戶完成整個測量過程，即使是老化狀態評價功能，操作者也可迅速掌握。

    該系統還可與可選配置 TanDelta 電纜介損測試配件和局部放電附件PDS62 結合，輕松擴展為介損電纜老化狀態評價和局放定位診斷系統，從而實現介損、局放、耐壓三合一的狀態檢修系統。

   功能優點
   ■ 最大可測電容達 10 μF 的電纜
   ■ 連續測試周期
   ■ 具有大內存的直觀用戶軟件
   ■ 直流電壓和超低頻方波電壓模式下可測泄漏電流
   ■ 介損測試結果，根據軟件內置國內/國際標準自動評估
   ■ 通過可選的PDS 62-SIN 局放單元，可擴展至完整的介損、耐壓、局放三合一測試系統
   ■ 具有自動放電功能，最大限度地保護用戶安全
   ■ 電纜負載檢測和擊穿識別功能
   ■ 使用USB方便快速記錄測試數據
   ■ 外護套測試和護套故障定點符合IEC 60229 規程
   ■ TD和PD測量模式下的耐壓試驗

   標準配置

   ■ VLF Sinus 62 kV
   ■ 5m或10m長的固定高壓連接電纜
   ■ 電源線 / 3m或5m的接地線
   ■ 固定的附件包
   ■ 含MeggerBook RE 軟件的 U 盤
   ■ 操作手冊
